工业内窥镜无损检测技术

上面所说的主要是内窥镜在医疗检查方面的应用，实际上现在在工业方面，有了更多的先进的g管道内窥镜。在无损检测和孔探技术方面，同三维的zhuanli产品LED电子医疗内窥镜检测仪和工业管道视频内窥镜的在汽修、安防、安检等领域由于广泛的应用.

从成像形式分为：硬管工业内视镜、软管工业内视镜镜、影像工业内视镜。

硬管工业内视镜轴心装有许多消色差光学镜片(光学系统如下图)组成影像传递系统，可以得到较高质量的影像，没有失真的传到检测者的眼睛，所以成像非常的保真，也是这几种镜子中清晰度高的。

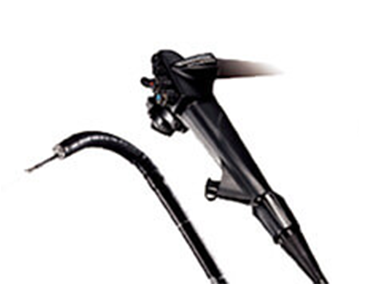

可绕式小直径软管内视镜可深入检查硬管工业内视镜无法到达的地方，它与硬式工业内视镜大的差异为使用软性光学光纤组成影像传递系统(光学系统如下图)，光线一旦进入光纤后即无法逃脱，因此内视镜轴扭转或弯曲均不会影响影像传递；由于影像是由与光纤数目相同的「点」组成，亦即影像分辨率由光纤数目所决定；越多直径越小的光纤其成像分辨率也越高，当然制造成本也随之提高。可绕式工业内视镜光纤数目可由3500条至高达22000条，为了方便观察，也有可控制前端轴转向变换不同视角的二方向及四方向控制机种。

影像工业内视镜为使用小于1/6"的感光芯片位于内视镜轴端直接取像，经讯号传输线传送至监视器显像，因影像直接转成电气讯号所以内视镜无法直接目视，照明采用LED位于轴端直接照明；优点为制造成本相对较低且与轴长无关，以屏幕观察轻松容易，能储存照片、录像为离线分析作依据；缺点为受限于感光芯片位于轴端，内视镜轴径采用1/18”感光芯片小只能达5.5mm（保证耐10m水压并集成高亮度LED灯）左右，如适当降低可靠性要求，可以做到3.8mm。另外耐环境性较差，容许耐温性及耐震性均不及光学视内视镜，无法应用于各种场合。
