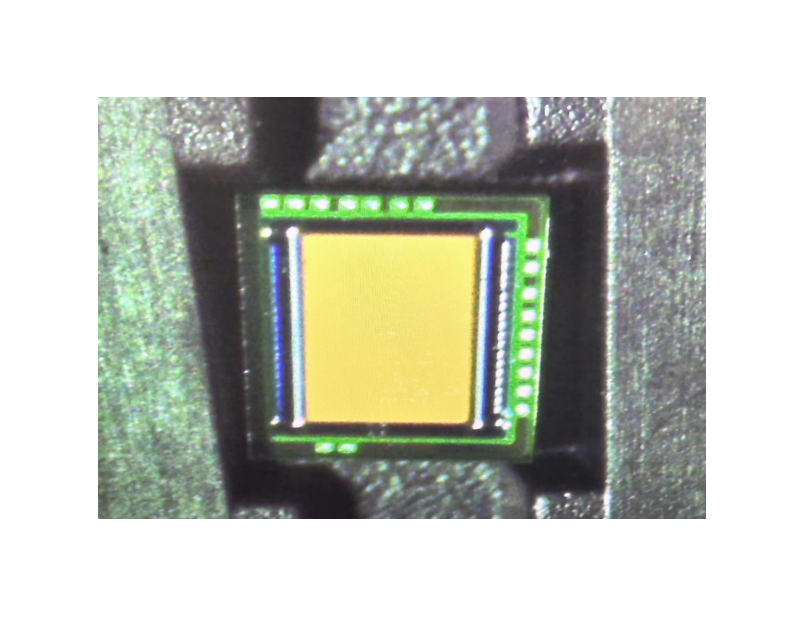

A2020 是一款光学尺寸 1/10 英寸123 万像素的微型尺寸全高清高品质 CMOS 图像传感器，芯片封装长宽尺寸仅为 2.0mm，适用于工业内窥镜、消费类内窥镜、微型相机、PC Camera、Tablet、扫描笔及 IoT 相机应用。 A2020 采用先进的 1.12um 像素单元，小尺寸的像素实现卓越的低光灵敏度、高信噪、更好的颜色串扰及 QE 性能，搭载高速传输 MIPI 接口支持高达 60fps@FULL 和 120fps@VGA 格式的图像输出。

² 高灵敏度

² 高信噪比

² 低功耗

² 光学尺寸:1/10 inch

² 像素尺寸:1.12um*1.12um

² 输出格式:Raw Bayer 10bit

² 供电要求:

Ø AVDD: 2.7~2.9V(Typ.2.8V)

Ø DVDD: 1.1~1.3V(Typ.1.2V)

Ø IOVDD: 1.7~1.9V(Typ.1.8V)

² 支持 PLL

² 支持接口:MIPI(1lane)

² 支持帧同步

² 支持水平、垂直镜像

² 支持图像处理模块

² 16x 模拟增益，32x 数字增益

² 支持黑电平校准

² 支持太阳黑点校准

² 封装:CSP

A2020技术规格
Parameter	Typical value
Optical Format	1/10 inch
Pixel Size	1.12um*1.12um
Total pixel array	1288x976
Active pixel array	1288x968
Real pixel array	1280x960
Color Filter	RGB Bayer
Optimal lens chief ray angle (CRA)	32°
Shutter type	Electronic Rolling Shutter
A/D converter	10bit
Readout rate	FULL：60fps 720p：60fps VGA：120fps
Readout Mode	Full-resolution Horizontal/Vertical 2/2-line RGB binning mode Horizontal/Vertical 2/2-line BW binning mode Window cropping mode Horizontal/Vertical inverted readout mode
Gain	Analog gain：0dB~24dB Digital gain：24dB~54dB
Power Supply	Analog: 2.7/2.8/2.9[V] IO: 1.7/1.8/1.9[V] Core: 1.1/1.2/1.3[V]
Input Clock Frequency	6~27MHz
Control interface	I2C: ~400KHz
Output Interface	MIPI 1Lane
Output Format	RAW10
MAX SNR	40dB
Sensitivity	TBD
Dynamic Range	65dB
Operating Temperature	-30°C~85°C
Stable Image Temperature	0℃~60℃
Storage Temperature	-40°C~125°C
Package Type	CSP 13pin
